鈦在地殼中的含量十分豐富，按豐度值算占第九位。解放前，我國的鈦鋯鉿冶煉工業是空白，雖然資源豐富，但未得到利用。解放后，開始建立我國的鈦鋯鉿冶煉和加工工業，適應了我國尖端技術和相關工業部門對這些金屬和化合物的需要。現在，我國的鈦鋯鉿工業都在積極發展中?；瘜W(xué)性質

　 鈦位于元素周期表中第四周期第IV副族，原子序數為22。鈦的化學性質相當活潑，可與很多元素反應或形成固溶體。主要物理性質， 熔點 ； 鈦的熔點為1660℃。 沸點鈦的沸點為3302℃。 超導性，耐蝕性 ：不銹鋼；機械性質

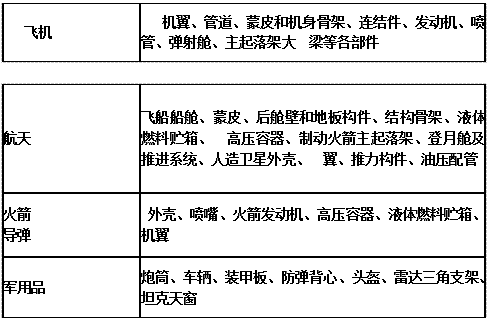

純鈦的機械強度比鐵大一倍，比鋁大5倍。鈦具有可塑性，鈦合金在航天航空工業上的應用， 鈦具有質輕、強度高，耐熱、耐低溫性能。鈦合金在化工、冶金上的應用： 鈦的耐蝕性能好，日常生活領域， 鈦和鈦合金具有質輕、強度高、耐腐蝕并兼有外觀漂亮等綜合性能。人造關節，假肢。超導材料，鈦鎳合金具有形狀記憶功能 ，在鎳含量xNi為49.5%～51.5%的組成范圍內，xNi每變化0.01，相變溫度約變化10℃。鈦鎳合金還具有超彈性，它的耐磨性能也很優異。鈦鐵合金具有儲氫功能 ，F(xiàn)eTi合金的吸放氫氣可在接近常溫﹑常壓條件下進行，而且，儲氫容量也很大。 鈦鈮合金具有超導性，

鈦在地殼中的豐度為0.56％，按元素豐度排列居第九位，僅次于氧、硅、鋁、鐵、鈣、鈉、鉀和鎂。鈦屬于典型的親巖石元素，存在于所有的巖漿巖中。鈦的分布極廣，遍布于巖石、砂土、粘土、海水、動植物，甚至存在于月球和隕石中。鈦的化學活性很強，所以自然界中沒有鈦的單質存在，總是和氧結合在一起。在礦物中，鈦以氧化物（金紅石）形式和鈦酸鹽形式存在，鈦還經常與鐵共生（鈦鐵礦） 。金紅石 是一種黃色至紅棕色的礦物，其主要成分是TiO2，還含有一定量的鐵、鈮和鉭。鐵是由于它與鈦鐵礦共生的結果。由于Ti4+與Ni+、Ta5+ 離子的相似性，鈮和鉭常伴生在鈦礦石中。93％～98％，鈦鐵礦 理論分子式為FeTiO3，其中TiO2理論含量為52.63％。但鈦鐵礦的實際組成是與其成礦原因和經歷的自然條件有關?？梢园炎匀唤绲拟佽F礦看成是FeO-TiO2和其他雜質氧化物組成的固溶體。40％～60％。

巖礦床是原生礦，這里是指塊狀鈦礦床，屬于巖漿分化礦床，主要礦物是鈦鐵礦，金紅石很少。巖礦產地集中，貯量大，可大規模開采，但巖礦的結構致密，脈石含量高，可選性差，精礦的TiO2品位一般在44％～48％之間，且選礦的回收率較低；由于巖礦的可選性差，目前世界上許多巖礦仍未被利用。鈦砂礦床是次生礦，屬沉積礦床，它來自巖礦床，由于海浪和河流帶到各地，在海岸和河灘附近沉積成砂礦，礦物結構比較疏松，且礦物顆粒較大，脈石含量較少，選礦后金紅石精礦TiO2品位可達96％，鈦鐵礦精礦TiO2品位可達50％～60％；但砂礦鈦鐵礦往往含有較高的MnO。

用鈦精礦生產海綿鈦

工藝可分為三大步驟：（1） 富鈦料的制取，（2） TiCl4的制備（粗TiCl4的制備以及純TiCl4的制備） （3） TiCl4的還原

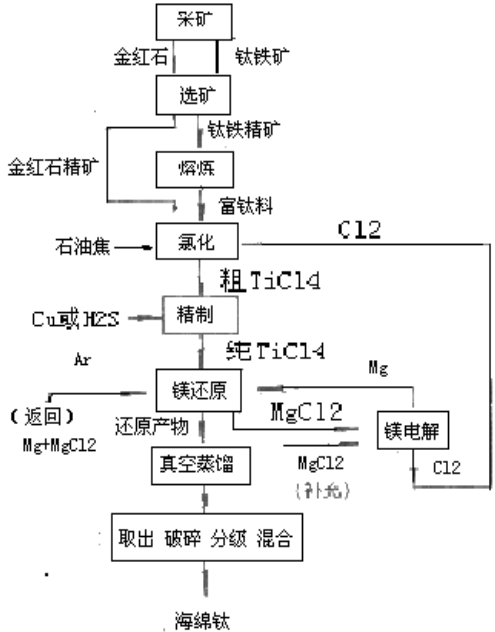

從采礦到制成鈦材的工藝

鈦礦→采礦→選礦→鈦精礦→富集→富鈦料→氯化→粗TiCl4 →精制→純TiCl4 →鎂還原→海綿鈦→熔鑄→鈦錠→加工→鈦材或鈦部件

富集: 還原熔煉 氯化: 氯化冶金 精制: 精餾 鎂還原: 鎂還原+蒸餾 減少其它原料消耗，降低生產成本； 減輕后續分離、凈化和處理副產物工序的負擔，簡化工藝過程； 增大設備單位容積的產能。TiO2直接還原法無法實現大規模的工業生產。金屬鈣、鎂、鋰、錳和鋇等，它們都可把TiCl4還原成金屬鈦。氯化物容易實現金屬的分離、富集、提取和精煉，在稀有金屬冶煉中有廣泛應用。能滿足△GoMeClx<△GoTiCl4的活性金屬比較多，有鉀、鈉。

鈦鐵礦富集方法概述

富鈦料：由鈦鐵礦等精礦（含二氧化鈦43％～60%）經處理后獲得的鈦品位較高的物料（含二氧化鈦80％～85%），主要包括人造金紅石和高鈦渣。

富集含鈦物的原因 ：減少其它原料消耗，降低生產成本； 減輕后續分離、凈化和處理副產物工序的負擔，簡化工藝過程； 增大設備單位容積的產能。生產工藝分類：火法：還原熔煉法、選擇氯化法，濕法：酸浸法、銹蝕法等。 按照最終產物分類 ：生產鈦渣的方法：還原熔煉法，生產人造金紅石的方法：包括其余各種方法

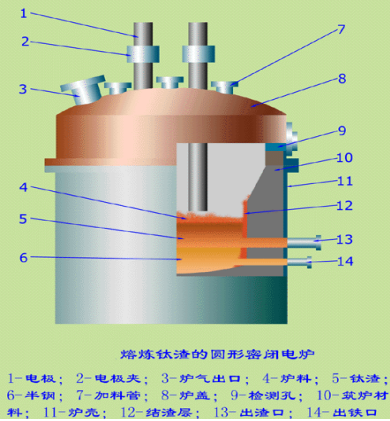

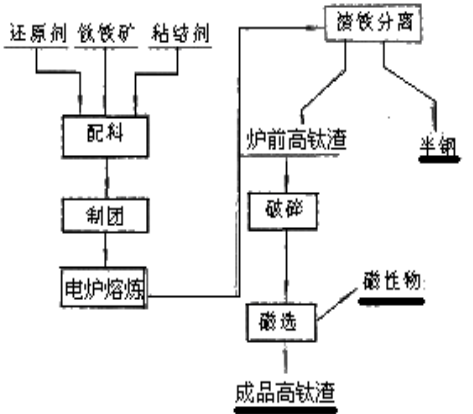

還原熔煉法

方法概述：以無煙煤或石油焦為還原劑，在1600～1800℃高溫下還原熔融的鈦鐵礦。由于密度不同，渣相浮在上面，熔融鐵水位于下面。優點：工藝簡單，副產品金屬鐵可以直接應用，不產生固體和液體廢料，電爐煤氣可以回收利用，三廢少，工廠占地面積小，是一種高效的冶煉方法。缺點：主要是分離除鐵，除去非鐵雜質能力差，耗電量大，限于電力充足地區使用。酸浸法；方法概述：用酸浸出，以實現鐵與鈦的初步分離。由于氧化鈦比較穩定，因此殘留在固相。 優點：可有效的除去雜質鐵和大部分氧化物雜質，獲得含TiO290％～96％的高品位人造金紅石。缺點：設備腐蝕嚴重，三廢量大，副流程復雜。還原熔煉的實質 鈦鐵礦精礦中鐵氧化物的還原并伴隨鈦氧化物還原為低價。初始還原在固態下進行，隨著原料的渣化及溫度的提高，還原過程在熔融爐料中進行。最終達到熔融生鐵和高鈦渣的分層分離。還原過程中產生復雜的物理化學變化和晶型轉化。

2.2.1還原機理：固態還原反應

FeTiO3+C=Fe+TiO2+CO　(3/4)FeTiO3+C=(3/4)Fe+(1/4)Ti3O5+CO (2/3)FeTiO3+C=(2/3)Fe+(1/3)Ti2O3+CO　 (1/2)FeTiO3+C=(1/2)Fe+(1/2)TiO+CO

(1/3)FeTiO3+C=(1/3)Fe+(1/3)Ti+CO (1/4)FeTiO3+C=(1/4)Fe+(1/4)TiC+CO　

(1/3)Fe2O3+C=(2/3)Fe+CO　

電爐還原熔煉鈦鐵礦的最高溫度約達2000K。從熱力學上這些反應均可進行；并隨溫度的升高，反應的傾向均增大。~1500k ：固相反應；主要是氧化鐵被還原為鐵，TiO2還原很少，1500k～1800k：液相還原反應，除氧化鐵被還原為鐵，部分TiO2還原為低價氧化鈦，1800k~：TiO2還原為低價氧化鈦的量增加，并生成TiC和Ti-Fe合金

在熔煉過程中，不同價的鈦化合物是共存的，它們的數量的相互比例是隨熔煉溫度和還原度大小而變化。 碳礦比對熔煉過程的影響

碳是還原鐵礦石不可少的還原劑，但配比不合適將直接影響還原效果及冶煉過程。配碳量增大，轉化率升高，增大到1：3時，再增加碳含量，對轉化率影響不大；配碳量過低，氧化鐵還原不完全，渣中FeO過高，鈦渣的品位不高；配碳量過高，氧化鐵還原完全，渣中FeO過低，鈦渣的黏度增高，不利于鐵和渣相分離，操作困難。熔煉鈦渣的工藝和設備

還原劑：

無煙煤

瀝青碎塊等

周期性操作：

搗爐加料

放下電極。送電熔煉。放渣。下一周期

鈦渣成分的質量分?jǐn)?shù)大致為：

TiO2 78％～96％

FeO 3.4％～6％

SiO2 0.88％～4％

CaO 0.28％～2％

A12O3 1.25％～3％

MgO 0.4％～8％

MnO 1％～2％

V2O5 0.15％，

Cr2O3 0.2％～1.7％

鈦的回收率為96％～96.5％,選擇性浸出法制取人造金紅石,還原銹蝕法,

弱還原鹽酸浸出法,弱還原硫酸浸出法

還原銹蝕法

工藝簡介

先將原料中鐵的氧化物選擇性地還原為金屬鐵，在水溶液中，以氧將鐵腐蝕，生成Fe2O3·H2O。水洗后沉積于容器的底部，利用螺旋分級等方法分離氧化鐵和氧化鈦，氧化鈦顆粒再在高溫下煅燒即為人造金紅石。
銹蝕法最大的優點在于本工藝對環境污染比較輕，能耗少，成本低，因而倍受青睞。
還原焙燒－銹蝕－分離－煅燒

銹蝕反應原理

銹蝕反應是電化學反應。以金屬鐵為基體構成短路原電池。

　陽極反應：Fe=Fe2++2e　,　陰極反應為：2H2O+O2+4e=4OH-　 　　由上述陰、陽極反應可得短路原電池反應。2Fe+2H2O+O2=2Fe(OH)2　　　　　　　　　　　　　Fe(OH)2再進一步被氧化，生成鐵銹。4Fe(OH)2+O2=2Fe2O3·H2O↓+2H2O　

酸浸法

鈦精礦的還原

鈦精礦與還原劑在回轉窯中將礦中Fe3+還原為Fe2+，還原礦中占總鐵的80％～95％，然后再用酸浸出。酸浸,弱還原鹽酸浸出法,弱還原硫酸浸出法

鹽酸浸出法,工藝簡介.
　　用稀鹽酸浸出，以實現鐵與鈦的初步分離。由于氧化鈦比較穩定，因此，殘留在固相。清洗固態殘余物，并在高溫下焙燒即得人造金紅石。浸出液中含有FeCl2，可用來制取鐵紅粉及再生鹽酸。鹽酸返回浸出工序。

弱還原焙燒－鹽酸浸出－清洗－分離－煅燒

反應:預還原焙燒

TiO2+ Fe2TiO5+ C =2FeTiO3+CO 浸出

　　　FeTiO3+ 2HCl= FeCl2+TiO2+ H2O 鹽酸的再生
　　將浸出液中的FeCl2用噴霧法使其熱分解制取鐵紅粉和HCl，再用水淋洗回收HCl制取稀鹽酸。
　　4FeCl2+4H2O+O2=2Fe2O3+8HCl　

硫酸浸出法

工藝簡介
　　用稀硫酸浸出，以實現鐵與鈦的初步分離。應將鈦鐵礦原料中鐵的氧化物還原至二價鐵含量占總鐵含量的95%以上 。浸出母液可用作制取硫酸銨和鐵的氧化物原料。

弱還原焙燒－硫酸浸出－清洗－分離－煅燒

浸出反應

焙燒

TiO2+ Fe2TiO5+ C =2FeTiO3+CO

浸出

　　FeTiO3+H2SO4=FeSO4+TiO2+2H2O

浸出母液處理

可用作制取硫酸銨和鐵的氧化物原料。

FeSO4+6NH3+(n+3)H2O+0.5O2=3(NH4)2SO4+Fe3O4+nH2O

粗四氯化鈦的生產

3.1 采用氯化冶金的原因

3.2 氯化冶金概念

3.3 富鈦料的氯化冶金原理

3.4 氯化工藝

3.5 沸騰氯化富鈦料的設備

3.1 采用氯化冶金的原因

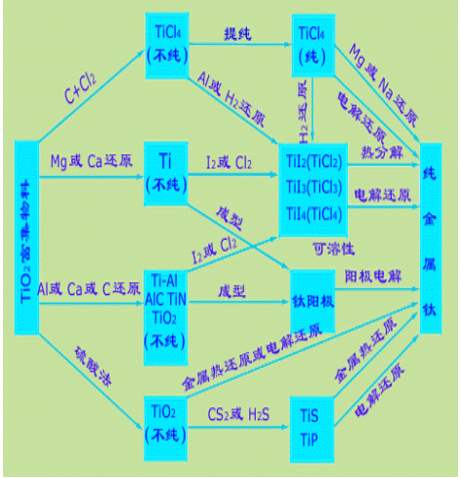

從熱力學說有多種元素可以將TiO2還原，如：金屬還原,碳還原

但由于生產成本和其它技術條件限制了這些方法的實際應用。正因為TiO2直接還原法無法實現大規模的工業生產，所以，才迫使人們將氯化工藝引入鈦提取冶金生產過程。

鹵化鈦還原法

金屬熱還原法:還原劑：鋰、鈣、鎂、鋇、鋁。但由于鈦對氧的親和力非常大，這些金屬難將TiO2還原完全。而且還原過程中新生成的金屬鈦易于吸收氧生成Ti-O固溶體，使金屬鈦的純度不高 ，難得到氧小于0.10%的鈦。鉀和鈉還原TiO2只能獲得低價氧化鈦。低價鈦氧化物的穩定性:
　　在Ti與O形成的化合物中，O原子數越少，化合物越不易被進一步還原，因此，除去這部分氧也就越困難

碳還原法.

碳是一種最廉價的還原劑。在敞開體系高溫下，碳與TiO2的反應是復雜的，反應的主要生成產物是TiC和低價鈦氧化物，而不容易生成金屬鈦。

在一定的溫度和壓力條件下(如0.1MPa，2430℃或壓力<1. 3kPa，溫度>1300℃)，可以得到氧含量很低的純TiC。

鹵化鈦還原法

鈦對鹵素的親和勢遠比氧小，容易把它的鹵化物還原成金屬鈦。研究得最多的方法是TiCl4還原法。

能滿足△GoMeClx<△GoTiCl4的活性金屬比較多，有鉀、鈉、鈣、鎂、鋰、錳和鋇等，它們都可把TiCl4還原成金屬鈦 氯化冶金

定義：氯化冶金是往物料中添加氯化劑使欲提取的金屬成分轉變?yōu)槁然?，為制取純金屬作?zhǔn)備的冶金方法。分類：氯化焙燒：中溫焙燒、高溫焙燒,氯化浸出：NH4Cl、HCl、FeCl3

3.2 氯化冶金

特點：Cl2的化學性質活潑，對原料的適應性強，甚至能處理成分復雜的貧礦；由于各種氯化物的物化性質相差較大，易于提純、分離氯化產物，作業溫度較其他火法冶金溫度低；以金屬氯化物為原料，容易選擇合適的還原劑，也適用于電解工藝；氯化劑價廉易得。

易腐蝕設備、惡化勞動條件、污染環境。

3.3 富鈦料氯化反應原理

3.3.1 氯化反應熱力學:無還原劑條件下.　有還原劑條件下 ,雜質的氯化, 氣相平衡組成

l 3.3.2 氯化反應動力學

3.3.1 氯化反應熱力學—無還原劑條件下

反應方程式

TiO2+2Cl2=TiCl4+O2　　　

在900℃時，△G?=115kJ。因此，在標準狀態下無還原劑時，以及在氯化作業溫度范圍內，TiO2與Cl2不可能自發的反應生成TiCl4。

氯化反應在900K～1400K溫區可以分成四類：

（1）TiO2無碳氯化

1/2TiO2+Cl2=1/2TiCl4+1/2O2

?G01／kJ·mol-1>0

（2）低價鈦無碳氯化

Ti2O3(TiO, Ti3O5 ) +Cl2 →1/2TiCl4+5/2TiO2

?G02／kJ·mol-1<0

（3）TiO2加碳氯化產物為CO

1/2 TiO2( Ti2O3,TiO, Ti3O5 ) +Cl2+C→1/2TiCl4+CO

?G03／kJ·mol-1<0

（4）加碳氯化產物為CO2

1/2 TiO2( Ti2O3,TiO, Ti3O5 ) + Cl2+1/2C → 1/2TiCl4+1/2CO2

?G04／kJ·mol-1<0

3.3.1 氯化反應熱力學——有還原劑條件下

(1/2)TiO2+Cl2+C=(1/2)TiCl4+CO　　 　　 （8）

(1/2)TiO2+Cl2+(1/2)C=(1/2)TiCl4+(1/2)CO2 （9）

(1/2)TiO2+Cl2+CO=(1/2)TiCl4+CO2　　 （10）

(1/4)TiO2+Cl2+(1/2)C=(1/4)TiCl4+(1/2)COCl2 （11）

(1/6)T3iO5+Cl2+(5/6)C=(1/2)TiCl4+(5/6)CO　 （12）

(1/6)T3iO5+Cl2+(5/12)C=(1/2)TiCl4+(5/12)CO （13）

(1/4)Ti2O3+Cl2+(3/4)C=(1/2)TiCl4+(3/4)CO （14）

(1/4)Ti2O3+Cl2+(3/8)C=(1/2)TiCl4+(3/8)CO （15）

(1/2)TiO+Cl2+(1/2)C=(1/2)TiCl4+(1/2)CO （16）

(1/2)TiO+Cl2+(1/4)C=(1/2)TiCl4+(1/4)CO2　 （17）

還原機理分析

還原機理　　降低氧分壓　催化機理　 形成中間化合物　自催化機理　 電化學反應機理　

氯化反應熱力學——雜質氧化物的氯化反應

富鈦料中各組分在1073K下的氯化順序CaO>MnO>MgO>Fe2O3>FeO>TiO2>Al2O3>SiO2

當TiO2全部氯化時，雜質主要是Al2O3 和SiO2 。

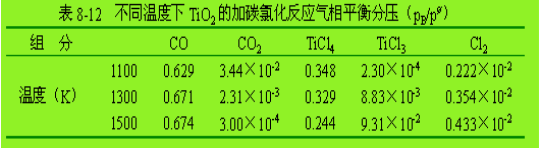

氣相平衡組成：在加碳氯化過程中，爐氣成分復雜。但從主反應方程式可見，關聯的主要氣相成分是： CO、CO2、TiCl4、 TiCl3和Cl2。如果假定氯化反應處于常壓，以TiO2的加碳氯化反應為例，當達到平衡時，不同溫度下氣相組成見表

氯化過程的動力學分析：富鈦料的氯化反應是個多相反應過程： TiO2(s)+2Cl2(g) +C(s)=TiCl4(l)+CO2(g);反應速度取決于三個動力學過程（未反應核縮減）

相界面上的化學反應 ②反應物和產物的擴散速度（流態化，很快）③反應物和產物表面上的吸附與解析速度

3.3.2 氯化過程的影響因素

影響反應速度的因素：溫度：300～700，反應控制，700～1100，擴散控制；氯氣流速：氯氣濃度越高、流量越快，反應速率越快;富鈦料特性：表面積大的反應速率大

3.4 氯化工藝

用氯氣氯化鈦原料生產四氯化鈦的工業爐型有多種，可以根據不同類型的原料特征選用適當?shù)姆椒?/span>:固定床豎爐氯化 ；連續式豎爐氯化；熔鹽氯化；沸騰氯化； 沸騰氯化工藝

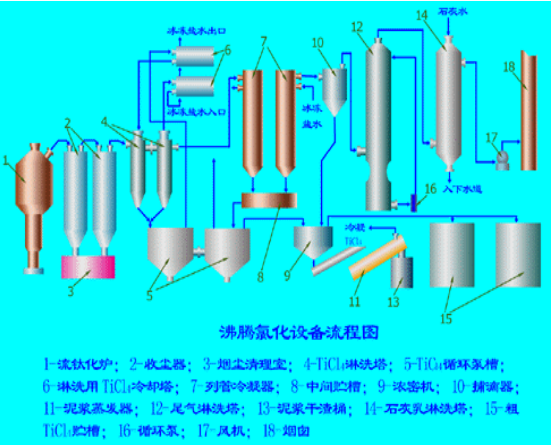

沸騰氯化是將流態化技術應用于TiCl4的生產過程。將具有一定粒度分布和適宜配比的富態料和石油焦連續加入沸騰床內，氯氣以一定的流速通入氯化爐內，兩種固態物料在氯氣的作用下，呈流化狀態，于是，強化了床層內的傳熱、傳質過程。與此同時發生氯化反應。氯化溫度為800～900℃，生成的TiCl4、CO、CO2等氣體從爐頂逸出。每隔一定時間從氯化爐底部排渣口排放廢渣

沸騰氯化工藝的原料：

鈦渣:沸騰氯化過程中所用高鈦渣的粒度為-80~+200目。

石油焦：經過1350 ℃ 煅燒處理的產品，也稱為1# 焦：另一種為未經煅燒處理，或者叫做3# 焦。在氯化生產過程中，石油焦的粒度為 - 60~150目。

氯氣：在常溫、常壓下，Cl2為黃綠色有毒氣體。

熔鹽氯化是在熔鹽（可利用電解光鹵石制取金屬鎂的廢電解質）介質中氯化富鈦料制取TiCl4的生產工藝。將具有一定粒度的富鈦料和石油焦按照適當配比加入熔鹽介質中，氯氣流以一定的速度噴入熔鹽浴中，使上述物料在熔體中上下翻騰，造成良好的傳熱、傳質條件。富鈦料中的鈦和其它一些雜質組分被氯化，生成的TiCl4和其它氣態物質從熔體中逸出進入收塵、淋洗、冷凝系統。整個操作過程連續進行。定期排放廢鹽，補加新鹽。每次排放廢鹽量為爐內熔體體積的10%～15%。

熔鹽氯化特點:適用于CaO, MgO 含量高的富鈦料。產物雜質少 ,產物中TiCl4分壓高, 產生廢鹽，增加了“三廢”處理的負擔,

爐氣組成；常壓下, 沸點低于150℃的氯化物，包括TiCl4、SiCl4、CCl4、VOCl3等，冷凝后呈液態溶于粗TiCl4中。

常壓下，沸點高于150℃的氯化物，包括CaCl2、MgCl2、MnCl2、FeCl2、AlCl3、FeCl3等，經冷凝，大多數成為固態進入泥漿，一部分可溶入粗TiCl4中。

不被冷凝的氣體，其中包括CO、CO2、HCl、N2等。這些氣體經冷凝系統后進入尾氣處理系統。

固態夾雜物，其中包括顆粒較小的還原劑顆粒，富鈦料顆粒以及二次反應產物等。

爐氣的冷凝工藝

生產中采用淋洗，冷凝的辦法收集TiCl4。在淋洗塔的頂部設有噴頭，將低溫的TiCl4液體噴成微滴，混有TiCl4的高溫爐氣在淋洗塔內與之發生熱交換，將TiCl4等物質冷凝為液態，由于在常溫下，TiCl4具有較高的蒸汽壓，因此，為了減少TiCl4的損失量，一般還要采用冷凝操作。

4.1 粗TiCl4中的雜質

4.2 蒸餾和精餾

4.3 除釩

4.1 粗TiCl4中的雜質

粗四氯化鈦是一種紅棕色渾濁液，含有許多雜質，成分十分復雜。其中，重要的雜質有

SiCl4、A1C13、FeCl3、FeCl2、VOCl3、 TiOCl2、Cl2、HCl 粗TiCl4中雜質的分類

按其相態和在四氯化鈦中的溶解特性：氣體，液體，固體雜質；

按雜質與四氯化鈦沸點：高沸點雜質，低沸點雜質，沸點相近的雜質。其相態和在四氯化鈦中的溶解特性：

氣態雜質： O2、N2、CO2、Cl2、COCl2、COS、HCl等。

液態雜質： SiCl4、VOCl3、CCl4、CCl3、COCl、Si2OCl6、S2Cl2、SnCl4、Si2Cl6、PCl3、CSCl2、SOCl、SCl2、CH2Cl、CHCl2COCl、CCl3COCl等。

固態雜質 ：溶解：FeCl3、AlCl3、TiOCl2、C6Cl6、NbCl5、TaCl5、MoCl5等。

懸浮：TiO2、SiO2、ZrO2、Al2O3、MoO3、MgCl2、CaCl2、NaCl、KCl、FeCl2、MnCl2、ZrCl4等。

按雜質沸點與四氯化鈦沸點：高沸點雜質：FeCl3、AlCl3、TiOCl2;低沸點雜質：SiCl4、CCl4

沸點相近的雜質：VOCl3（126.8℃）、Si2OCl6、S2Cl2等 ;TiCl4的沸點(136℃),

4.2 精制方法氣體雜質　　可以采取加熱的方法使之從TiCl4中揮發除去

固體懸浮物　　在蒸餾過程中，殘留在蒸發釜內。 高沸點雜質　　通過控制蒸發釜出口溫度低于高沸點雜質的沸點或升華點，使之殘留在蒸發釜內。（蒸餾法） 低沸點雜質　　采用精餾法從精餾塔頂部揮發除去。（精餾法） 沸點相近的雜質VOCl3　　采用化學或者用有機物處理法除去。

4.2.1 蒸餾除高沸點雜質;塔底溫度略高于TiCl4的沸點(約140℃-145℃)；塔頂溫度在TiCl4沸點(137℃左右)；TiCl4蒸氣自塔頂逸出。

4.2.2 精餾法除低沸點雜質

來自塔釜的蒸氣進入精餾塔后上升，并與來自塔頂?shù)幕亓饕合嘤?，發生傳熱、傳質作用。揮發性較小的TiCl4將逐漸被富集于液相，相反，揮發性較大的SiCl4則在上升氣相中逐漸增濃。只要塔板級數足夠多，就可以實現TiCl4與低沸點雜質相分離的目的。

采用精餾法分離互溶組分
必須滿足下述條件: 先決條件是兩組分的揮發度不同，或相對揮發度遠遠偏離.在操作過程中要打回流。

精餾的概念:

精餾的基本原理是利用溶液中不同組分的揮發性不同，溶液加熱至沸而只有一部分氣化時，沸點較高的組分在液相中濃度大，沸點較低的組分在氣相中的濃度大；同理，氣相冷凝后，冷凝液中沸點較高的組分濃度大，氣相中沸點較低的組分濃度大。

多組分溶液經過上述的一次部分氣化和部分冷凝過程進行分離的方法，叫做“簡單蒸餾”。這樣的部分氣化—部分冷凝過程進行多次后，最終可以在氣相中得到較純的低沸點組分，在液相中得到較純的高沸點組分。

多組分溶液經過上述的多次部分氣化—部分冷凝過程而達到分離的方法，即為“精餾”。

精餾與蒸餾的主要區別: 精餾塔內要有多層塔板，在每層塔板上溶液部分汽化，氣體部分冷凝近似達到平衡；在精餾過程中要使部分冷凝液回流。

1．銅法除釩

以銅為還原劑，將VOCl3還原為VOCl2，由于VOCl2不溶于TiCl4中，而且，VOCl2的沸點高達154℃，所以，可以將雜質釩以固體殘渣的形態與TiCl4相分離。

基本反應 VOCl3+Cu=VOCl2 ↓ +CuCl

1． 銅法除釩: 銅法除釩機理
　一般認為銅去除TiCl4中的VOCl3的機理是TiCl4與銅反應生成中間產物CuCl·TiCl3，后者還原VOCl3生成不溶性的 VOCl2沉淀: TiCl4+Cu→CuCl·TiCl3

CuCl·TiCl3+VOCl3 →VOCl2↓+CuCl+TiCl4,

2. 鋁粉除釩

實質是TiCl4除釩。在有AlCl3為催化劑的條件下，細鋁粉可還原TiCl4為TiCl3，TiCl3與溶于TiCl4中的VOCl3反應生成VOCl2沉淀：

AlCl3催化

3TiCl4+Al(粉末)======3TiCl3+AlCl3

TiCl3+VOCl3=VOCl2↓+TiCl4

3. H2S除釩

硫化氫是一種強還原劑，將VOCl3還原為VOCl2：

2VOCl3+H2S＝2VOCl2 ↓ +2HCl+S

有機物除釩

可用于除釩的有機物種類很多，但一般選用油類(如礦物油或植物油等)。將少量有機物加入TiCl4中混合均勻，將混合物加熱至有機物碳化溫度(一般為120～138℃)使其碳化，新生的活性炭將VOCl3還原為VOCl2沉淀而達到除釩目的。

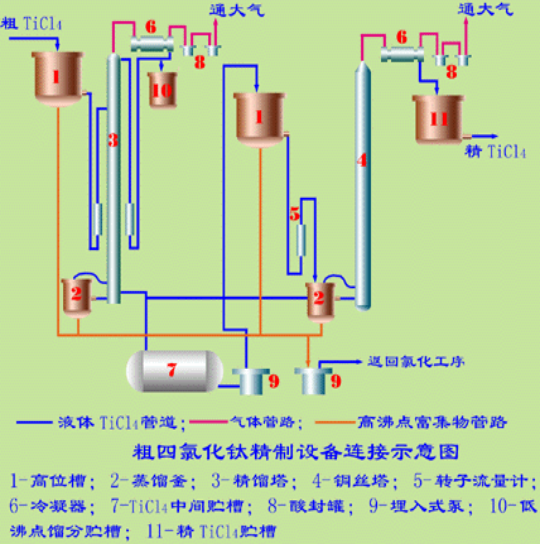

主要工藝條件

精餾過程：在浮閥塔內完成 ;塔頂 57～70℃; 塔底 139～141℃;塔釜 142～146℃

除釩過程：在銅絲塔內完成; 還原劑：由銅絲制成的銅絲球。純度為wCu>99%。 工藝條件：銅絲塔塔頂?shù)臏囟葹?/span>137℃，塔釜和塔底溫度介于140～150℃。

精TiCl4標準 我國某廠的精TiCl4質量標準為;TiCl4 > 99.9%;SiCl4 < 0.01%.

鎂還原過程概況

反應在密閉的鋼制反應罐中進行，將純金屬鎂放入反應器中，并充滿惰性氣體，加熱使鎂融化(650℃)，在800℃—900℃下，以一定的流速放入TiCl4與熔融的鎂反應，生成的MgCl2(714 ℃)呈液態，可以及時排出來。

鎂還原反應原理

5.2.1 鎂還原TiCl4反應熱力學分析

化學反應方程式

還原反應熱效應

5.2.2 鎂還原TiCl4反應動力學

加料速度 溫度 反應界面積

主要反應
　　　　　(1/2)TiCl4+Mg=(1/2)Ti+MgCl2　　　　　　　　　　　　
　　　　　2TiCl4+Mg=2TiCl3+MgCl2　　　　　　　　　　　　　　　
　　　　　TiCl4+Mg=TiCl2+MgCl2　　　　　　　　　　　　　　　　　
　　　　　2TiCl3+Mg=2TiCl2+MgCl2　　　　　　　　　　　　　　　　
　　　　　(2/3)TiCl3+Mg=(2/3)Ti+MgCl2　　　　　　　　　　　
　　　　　TiCl2+Mg=Ti+MgCl2 　　　　　　　　　　　　　　　　　　

二次反應(岐化反應)：還原劑不足

　　　 　3TiCl4+Ti=4TiCl3 　　　
　　　　　TiCl4+Ti=2TiCl2 　　　　　　

5.2.1 鎂還原TiCl4反應熱力學分析——分析討論

各反應的標準自由能變化在還原溫度下均為負值，故在還原反應過程中均有可能自發進行。 二次反應的趨勢不如TiCl4被Mg還原反應的趨勢大。 在還原反應過程中存在著生成鈦的低價氯化物的可能性。

鈦的低價氯化物的危害; 影響海綿鈦的質量；降低鈦的收率；要保證足夠的還原劑鎂量

5.2.1 鎂還原TiCl4反應熱力學分析——還原反應熱效應

TiCl4 (g) + 2Mg (l) = Ti (s) + 2MgCl2 (l) 　此反應在1073K時的熱效應為△H01073=-419.3kJ/mol。此值遠超過TiCl4由室溫(298K)升至1073K所需的熱量。因此，反應熱足以維持還原反應自熱進行，而且綽綽有余。

鎂還原TiCl4反應動力學自催化機理：——形成海綿體的原因

最初還原反應生成的金屬鈦，由于其化學反應活性比較高，TiCl4首先被吸附在它的表面，同時被活化，容易與還原劑鎂發生化學反應，生成的鈦微粒便沉積在這些活性點上。由于晶體的尖端、棱角處的活性最強，所以，得到的產物鈦也就沿著這些尖角處發展，由于反應放熱發生燒結和再結晶，最終形成了海綿狀結構

5.2.2 鎂還原TiCl4反應動力學

鎂還原TiCl4反應過程：反應初期：反應起始階段，還原速率比較慢。鎂消耗5％左右。反應中期：由于海綿鈦的自催化作用，還原速率比較大。鎂消耗至50％左右。反應后期：反應速率較慢，當反應進行到鎂消耗65％～70％時，應及時結束還原作業。

5.3 鎂還原工藝——原料

還原劑鎂：含鎂大于99.92%，雜質總和小于0.08%，如果鎂錠表面有油污或其它雜質，應預先洗滌將其清除。 TiCl4：TiCl4>99.9%;氬氣：Ar含量大于99.99%。氧含量小于0.0015%，氮含量小于0.01%。

鎂還原工藝——操作過程：

首先將清洗過的鎂錠或熔融鎂加入反應罐內。一般還原劑過理論量50%。再安裝好反應器的大蓋并抽空檢漏。將組裝好的反應器吊入還原爐內，在300℃下恒溫脫水1小時，然后，繼續升溫，當溫度達到800℃時，開始加入TiCl4。加料速度在反應初期比較慢，在反應中期比較快，到了反應后期再降低加料速度。在反應過程中，每隔一定時間排放一次MgCl2。

鎂還原工藝—排出MgCl2的目的：1使海綿鈦表面始終處于裸露狀態；2. 有效利用罐的容積。

鎂循環

外循環：還原過程中排放的MgCl2，經熔鹽電解制取金屬鎂后再度返回還原工序用作。

內循環：在后續真空蒸餾過程中所用的冷凝套筒，在還原工序被用作內坩鍋。使凝結于套筒上的鎂，不經電解直接轉入還原過程；

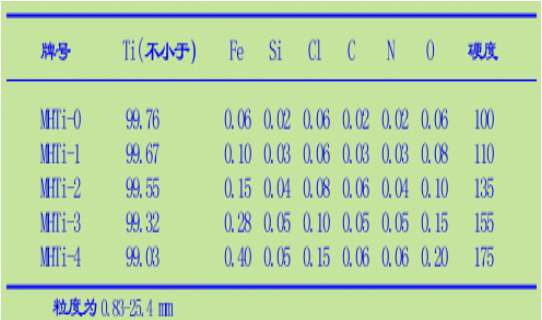

還原產物的化學組成

按體積計，鎂還原TiCl4所得產物化學組成大致如下：Ti 55%~65%，Mg 25%~35 %，MgCl2 9%~12%。此外，還含有少量鈦的低價氯化物.

除去鎂和氯化鎂的方法:

酸浸法　　將含有鎂和氯化鎂的海綿鈦坨破碎，再用稀酸浸出還原產物。由于鎂和氯化鎂可以溶解于稀酸中，而鈦不溶解，從而達到相分離的目的。再經干燥處理,即得最終產品海綿鈦。 惰性氣體循環掃除法　　在高溫下，用氦氣沖刷還原產物，使鎂和氯化鎂以蒸氣的形態被氦氣流攜帶，使鈦與鎂和氯化鎂相分離。 真空蒸餾法　　在高溫,真空條件下，將還原產物中的鎂和氯化鎂以蒸氣的形態逸出，使鈦與鎂和氯化鎂相分離。

6.3 真空蒸餾

在真空度高于1.3Pa的蒸餾罐內，將還原產物在900-950 ℃下長時間加熱，鎂、氯化鎂都可以揮發除去，并冷凝在冷凝器上。采用真空的原因：降低沸點;提高揮發速度;防止生成Ti－Fe合金

真空蒸餾過程

分四個階段：第一階段 ~ 400℃ ------ 低溫脫水階段;第二階段 400℃~ 800℃ ------ 鎂與氯化鎂的大量揮發階段，MgCl2 90％～95％;第三階段 930℃~ 960℃ ------ 高溫恒溫階段脫除占總量1％～2％的殘留MgCl2.

真空蒸餾影響因素: 蒸餾溫度：提高溫度有利，但是過高會生成鈦鐵合金。壓力：真空度高，有利于蒸餾物質的揮發，蒸餾速率越快。蒸餾時間：當MgCl2含量降到一定程度以后，延長蒸餾時間不會進一步降低MgCl2含量,海綿鈦結構對蒸餾過程的影響：海綿鈦的結構越致密，閉孔率越高，真空蒸餾就越困難。

還原蒸餾聯合法:非聯合法生產海綿鈦的弊病 ;能耗高； 周期長； 有玷污產品的可能。

還原——蒸餾一體化工藝，實現了原料的閉路循環。所用設備分：

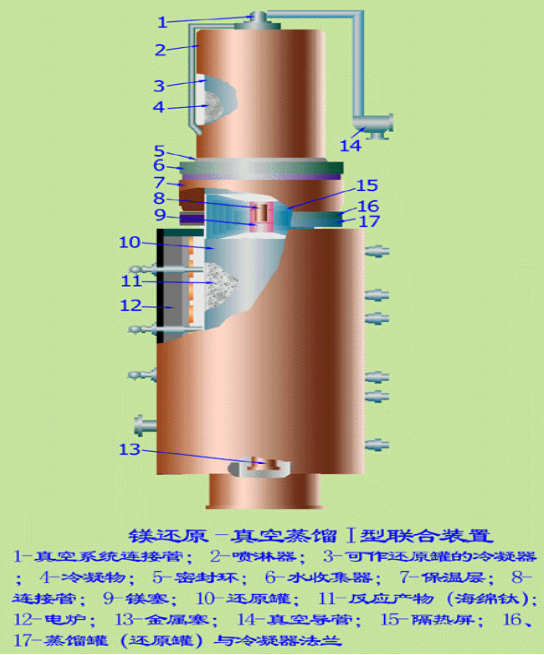

上冷式：I型聯合裝置

下冷式：

粗鈦的電解精煉：陽極：粗鈦溶解；陰極：鈦離子還原成金屬鈦；電解質：堿金屬氯化物

產品純度：99.6％～99.8％

TiCl4熔鹽電解制取金屬鈦

電極：石磨；電解質：堿金屬氯化物，TiCl4溶解于其中。

TiCl4電解工藝要求：原料TiCl4沸點低，在電解溫度下為氣態，在熔鹽中的溶解度很小，因而加料有要求；鈦是變價金屬，Ti3+、Ti2+在熔鹽中的溶解度比Ti4+大得多，在陰極上還原出來的低價離子易溶于電解質并擴散到陽極區再轉變成高價鈦離子，因此需對電解槽進行隔膜處理；陽極區產生的氯氣不能進入陰極區產生二次反應；

鈦白生產：二氧化鈦俗稱鈦白，是一種重要的化工產品，是當今最佳的一種白色顏料。應用：涂料、塑料、造紙、化纖和橡膠。生產方法： 硫酸法‘ 氯化法。

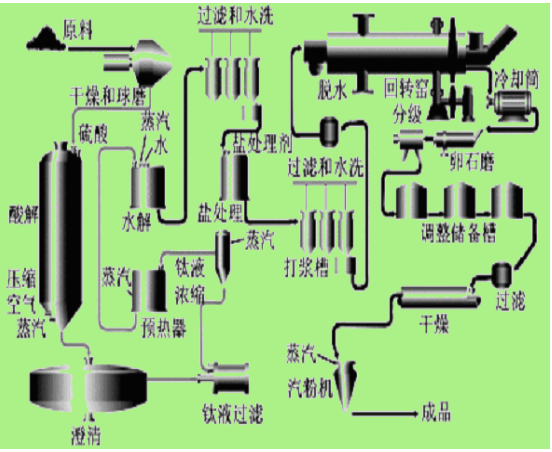

硫酸法：概述：用濃硫酸分解鈦礦使礦中鈦化合物轉變成鈦液，鈦液經凈化后水解轉變成水合二氧化鈦，再經洗滌、煅燒和后處理后獲得成品鈦白粉。生產顏料鈦白包括：濃硫酸分解、鈦液除鐵、鈦液的水解、偏鈦酸的煅燒、二氧化鈦的后處理五大環節》

7.1硫酸法生產顏料鈦白 —— 濃硫酸分解鈦礦

目的：用硫酸分解鈦礦原料，使鐵轉變?yōu)镕e2SO4和Fe2(SO4)3，鈦轉變?yōu)門iOSO4和Ti(SO4)2。方法：鈦鐵礦(或鈦渣）經磨碎處理后（-200~+325目），在溫度為180~200℃的條件下與濃硫酸作用。主要反應持續5~10分鐘后反應物固化。為使反應進行完全，通常固化后還需熟化1~2h。固體產物用水浸出使TiOSO4、FeSO4、Fe2(SO4)3等進入液相。主要反應:FeTiO3+2H2SO4=TiOSO4+FeSO4+2H2O FeTiO3+3H2SO4= Ti(SO4)2+ FeSO4+3H2O

7.1硫酸法生產顏料鈦白 —— 鈦液除鐵

方法：用鐵屑將溶液中的Fe3+還原成Fe2+，然后將溶液冷凍至-3～5℃，使Fe2+以FeSO4·7H2O的形式結晶析出，而鈦仍保留在溶液中，從而達到鐵與鈦相分離的目的。

主要反應: Fe3++Fe → 2Fe2+

7.1硫酸法生產顏料鈦白 —— 鈦液的水解

方法：將鈦液濃縮至（200～240）g/L，加熱溶液使鈦離子水解 (加晶種) 生成白色水合二氧化鈦 (俗稱偏鈦酸) 沉淀。 TiOSO4+nH2O=TiO2·(n-1)H2O↓+H2SO4

硫酸法生產顏料鈦白 —— 二氧化鈦的后處理

將煅燒產物TiO2粉碎后，生成粒度為0.2~0.35um的顆粒，再用水玻璃、偏鋁酸鈉等包膜處理，在TiO2顆粒表面上生成一層SiO2、Al2O3等薄膜，以增強產品顏料鈦白的分散性和耐候性。

7.1硫酸法生產顏料鈦白—— 存在的問題

硫酸耗量大 ；FeSO4·7H2O產量多； 每生產1tTiO2，副產 3～4 t FeSO4·7H2O。

氯化法

概述：是生產鈦白的一種先進方法，它是用氯氣分解含鈦原料，使其中鈦化合物被氯化轉變?yōu)樗穆然仯?jīng)過提純的四氯化鈦再高溫下(1200℃)氧化生成二氧化鈦和氯氣，生成的氯氣返回氯化鈦原料，生產的二氧化鈦經處理后成為產品鈦白粉

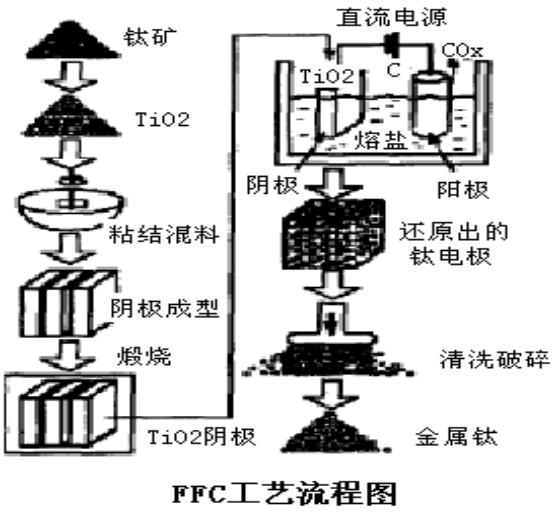

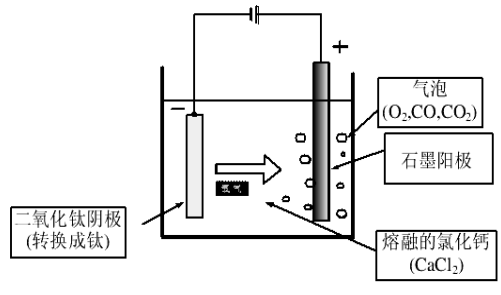

氧化鈦電解直接提取鈦的原理

該方法是在熔融CaCl2中直接電解還原TiO2提取海綿鈦,已在實驗室取得成功。

采用電化學法在熔鹽中直接電解還原固體TiO2,在陰極上，TiO2電離出氧離子,發生還原反應；而在陽極上，氧離子越過陽極,在陽極上發生氧化反應,產生氧氣,固體鈦就留在底部“通過控制陰極電極電勢；可以脫去氧得到高質量的海綿鈦產品。

該方法的電解反應如下:

陰極還原反應： TiO2+4e-=Ti+2O2-

陽極氧化反應： 2O2--4e-=2O2

總 反 應： TiO2=Ti+O2

氧化鈦電解直接提取鈦的優點

由于新工藝可從CaCl2熔鹽中直接電解TiO2得到鈦,其工藝流程短，簡單快速，成本低，省去了傳統方法中的氯化精制TiCl4，鎂還原和真空蒸餾等復雜的工序，可大大降低海綿鈦的生產成本，特別是沒有氯氣的放出避免了污染的產生，是一種新型的無污染綠色冶金新技術，因此，充分顯示了其優越性。
